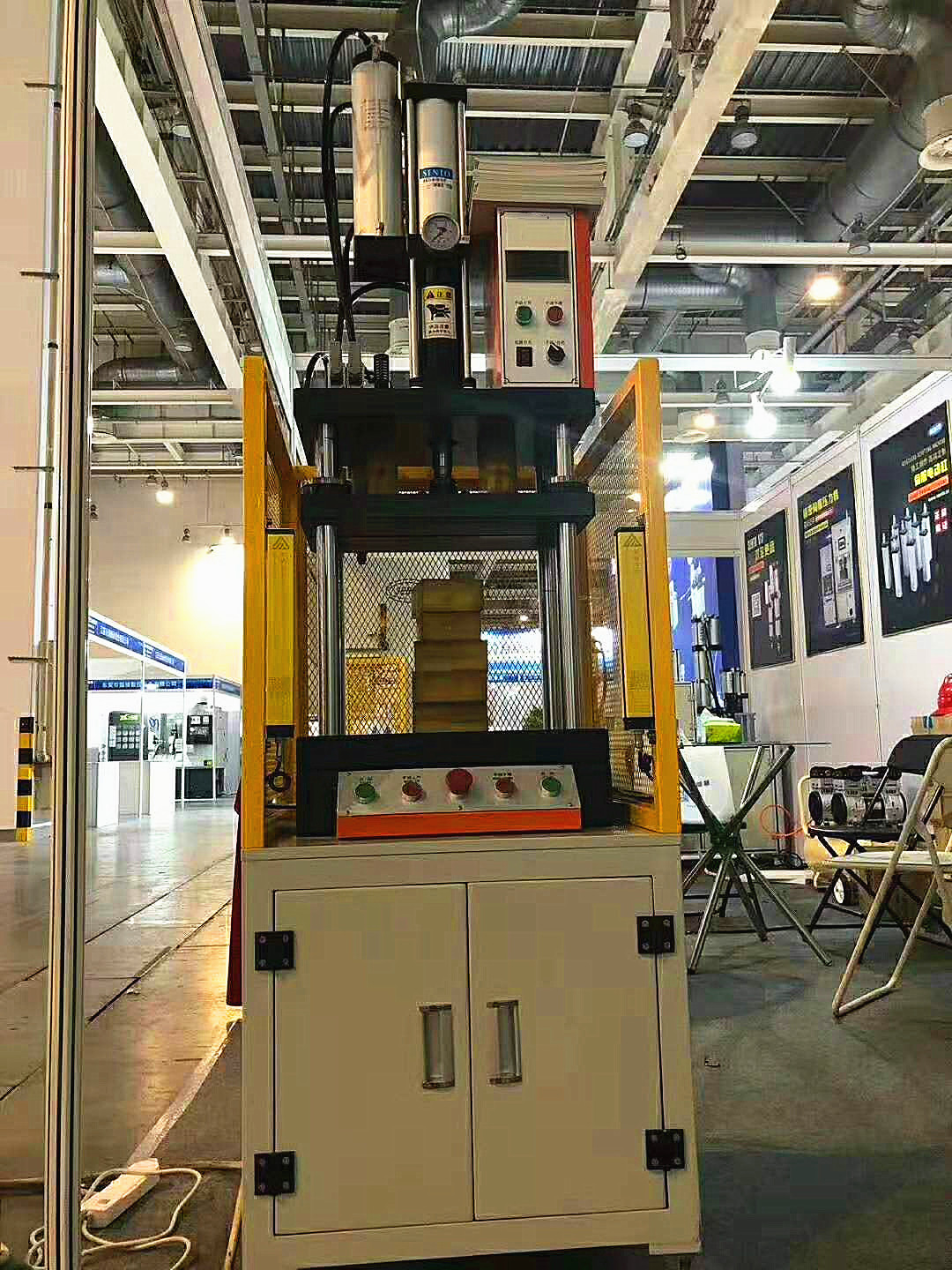

XHL-102系列氣壓增壓機
一,、 XHL-102氣壓增壓機參數要求
氣壓增壓機整體尺寸見圖紙，閉合平行精度誤差在0.08內,，展開不大于0.15.
項目Project
氣壓增壓機TH-102
公稱力（KN）
50
氣體工作壓力（MPa）
0.5-0.8
理論出力（KN）
30-50
下工作面尺寸
左右400
前后300
模頭尺寸
&60*100*&25
工作臺離地面高度
850
最大工作高度
450
閉合
250
氣液缸行程
200
增壓行程
10
二,、氣壓增壓機XHL-102-5T-SPX參數要求：
氣壓增壓機特點：該機為四柱式結構，寬敞的操作空間,，結構緊湊,，外形美觀,。本機額定出力為5T，點動/半自動操作,，節能省力,，地面距操作面的高度為850，有效操作空間為400*300,，氣液缸最大工作行程為200,，最大開口為450，最小閉合為250,，型號TH-102,。該機的基本操作要求：本機點動用來調試模具，可以上下動,；半自動為：雙手啟動------快速下壓開始計時-----時間到-----慢速下壓------時間到------快速回升------完成整個循環,；操作簡單，易于控制,。
氣壓增壓機主要配置名稱,、品牌：
氣壓系統部分
電控系統部分
序號
品名
型號
備注
序號
品名
型號
備注
1
氣液缸
臺灣亞布力
1
空氣開關
DZ47-63C20
2
三點組合
亞德客
2
計時器
HSC6-2
欣靈
3
氣壓電磁閥
亞德客
3
繼電器
歐姆龍
4
油表
0-250kg
臺灣
4
安全光柵
SCL：45LC0360-NR08S
臺灣同創
5
調速閥
亞德客
5
按鈕開關
Q.KH-（Y090\LAY7）
富士
6
6
急停按鈕
Y090-01M
富士
7
7
轉換開關
ASWL211E
富士
8
8
計數器
欣靈
三、 氣壓增壓機技術條款：
技術參數（以我公司產品標準為準,，附加技術要求如下）：
a) 產品注冊商標為“臺鴻”牌注冊商標,；
b) 其它提供：說明書，合格證,，保修卡,，電路圖，油路圖各一份,；
c) 設備到甲后通知乙方,，乙方應在1個工作日內給予回復，在2天內安排調試安裝,；
氣壓增壓機應用范圍：
一、 XHL-102氣壓增壓機參數要求
氣壓增壓機整體尺寸見圖紙,，閉合平行精度誤差在0.08內,，展開不大于0.15.
|
項目Project |
氣壓增壓機TH-102 |
|
公稱力（KN） |
50 |
|
氣體工作壓力（MPa） |
0.5-0.8 |
|
理論出力（KN） |
30-50 |
|
下工作面尺寸 |
左右400 |
|
前后300 |
|
|
模頭尺寸 |
&60*100*&25 |
|
工作臺離地面高度 |
850 |
|
最大工作高度 |
450 |
|
閉合 |
250 |
|
氣液缸行程 |
200 |
|
增壓行程 |
10 |
二、氣壓增壓機XHL-102-5T-SPX參數要求：
氣壓增壓機特點：該機為四柱式結構,，寬敞的操作空間，結構緊湊,，外形美觀,。本機額定出力為5T，點動/半自動操作,，節能省力,，地面距操作面的高度為850，有效操作空間為400*300,，氣液缸最大工作行程為200,，最大開口為450，最小閉合為250,，型號TH-102,。該機的基本操作要求：本機點動用來調試模具，可以上下動,；半自動為：雙手啟動------快速下壓開始計時-----時間到-----慢速下壓------時間到------快速回升------完成整個循環,；操作簡單，易于控制,。
氣壓增壓機主要配置名稱,、品牌：
|
氣壓系統部分 |
|
電控系統部分 |
||||||
|
序號 |
品名 |
型號 |
備注 |
|
序號 |
品名 |
型號 |
備注 |
|
1
|
氣液缸 |
臺灣亞布力 |
|
1
|
空氣開關 |
DZ47-63C20 |
|
|
|
2 |
三點組合 |
|
亞德客 |
|
2 |
計時器 |
HSC6-2 |
欣靈 |
|
3 |
氣壓電磁閥 |
|
亞德客 |
|
3 |
繼電器 |
|
歐姆龍 |
|
4 |
油表 |
0-250kg |
臺灣 |
|
4 |
安全光柵 |
SCL：45LC0360-NR08S |
臺灣同創 |
|
5 |
調速閥 |
|
亞德客 |
|
5 |
按鈕開關 |
Q.KH-（Y090\LAY7） |
富士 |
|
6 |
|
|
|
|
6 |
急停按鈕 |
Y090-01M |
富士 |
|
7 |
|
|
|
|
7 |
轉換開關 |
ASWL211E |
富士 |
|
8
|
|
|
|
|
8
|
計數器 |
|
欣靈 |
三、 氣壓增壓機技術條款：
技術參數（以我公司產品標準為準,，附加技術要求如下）：
a) 產品注冊商標為“臺鴻”牌注冊商標,；
b) 其它提供：說明書,，合格證,，保修卡，電路圖,，油路圖各一份,；
c) 設備到甲后通知乙方，乙方應在1個工作日內給予回復,，在2天內安排調試安裝；
氣壓增壓機應用范圍：
